[Hướng dẫn chi tiết] cài đặt phần mềm LILIN CMX HD 3.6
>> Giới thiệu phần mềm CMX HD 3.6
Hướng dẫn được thực hiện trên phần mềm CMX phiên bản 3.6.2.40.
Download hướng dẫn tại đây
1. Đăng ký sử dụng
Mặc định khi cài đặt, phần mềm CMX HD3.6 chỉ cho phép kết nối tối đa 16 kênh camera và không có các tính năng Xem lại từ xa (Remote Playback) và Xem lại đồng thời nhiều kênh (Multi Playback), … Chỉ khi đăng ký sử dụng phần mềm thì có thể kết nối đến 72 camera và có đầy đủ các tính năng này. Đăng ký sử dụng bằng cách bấm vào biểu tượng [About] trên màn hình:
Bấm vào nút [Register], xuất hiện màn hình sau:
Nếu máy tính cài đặt phần mềm CMX HD 3.6 có kết nối với internet thì bấm tiếp vào nút [Get Unlock Key] để truy cập đến trang đăng ký sử dụng phần mềm của LILIN. Nếu không, trên máy tính khác có internet có thể truy cập trực tiếp đến trang web: http://ddnsipcam.com/cgi-bin/cmxReg.cgi

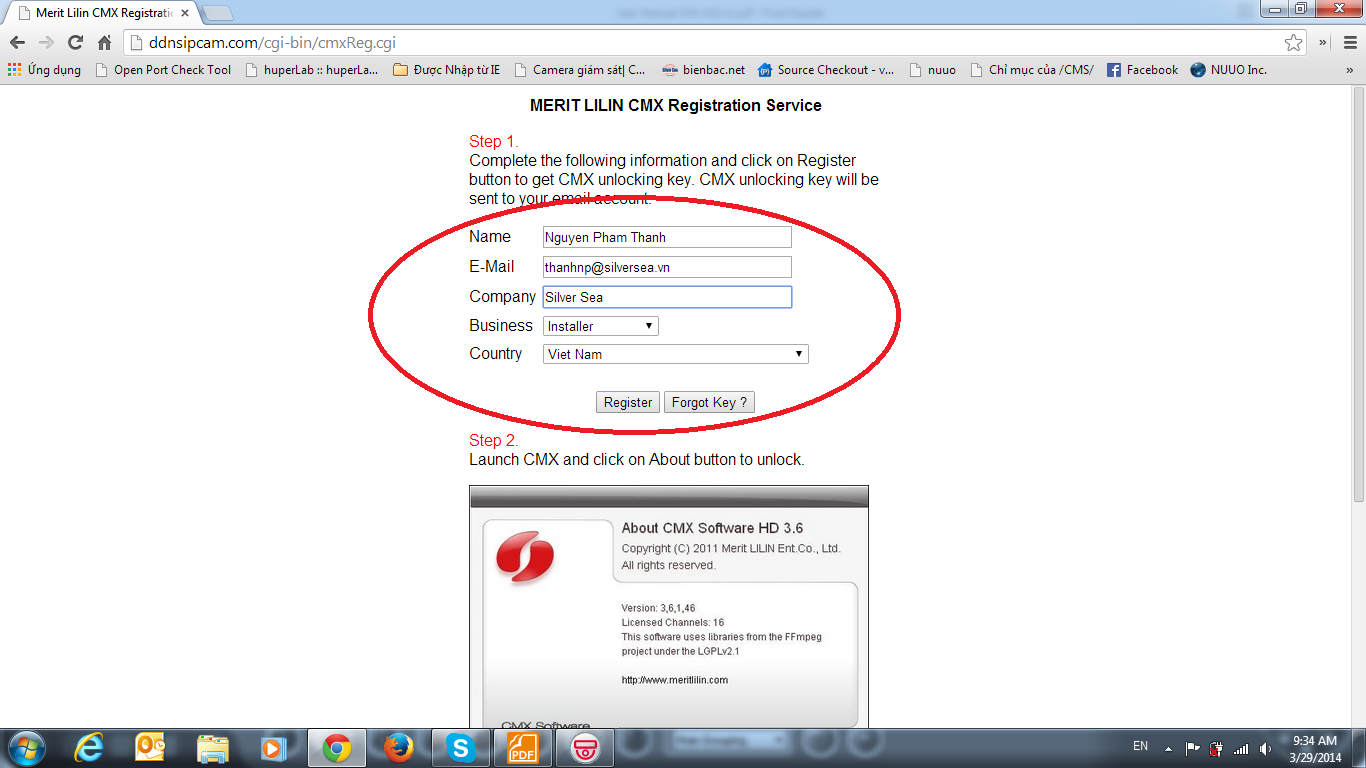

Nhập vào các thông tin cần thiết sau đó bấm vào nút [Register], một Unlock Key sẽ được tự động gửi vào E-Mail đã nhập vào ở trên:
Truy cập vào E-Mail để lấy Unlock Key, sau đó quay trở lại màn hình đăng ký sử dụng phần mềm và điền vào các thông tin E-Mail và Unlock Key:
Bấm vào nút [Register] sau đó khởi động lại chương trình để hoàn tất quá trình đăng ký sử dụng phần mềm.
2. Giao diện phần mềm
Các chức năng trên phần mềm:
| Stt | Tên | Chức năng |
| 1 | Window Devision | Chọn xem đồng thời 1/4/9/16/36 camera trên một màn hình |
| 2 | Property | Thiết lập thông số cho camera được chọn |
| 3 | Remote Playback | Xem lại video từ xa (trên máy tính khác có cài phần mềm CMX) |
| 4 | Playback | Xem lại video đã ghi của camera được chọn |
| 5 | Multi Playback | Xem lại đồng thời nhiều camera |
| 6 | User | Thiết lập và phân quyền người sử dụng |
| 7 | Setting | Thiết lập cấu hình hệ thống |
| 8 | PTZ Setting | Thiết lập điều khiển PTZ cho camera được chọn |
| 9 | Grouping | Thiết lập các nhóm camera |
| 10 | Select Group | Chọn nhóm camera để hiển thị |
| 11 | Sequence | Hiển thị tự động từng nhóm camera (group) |
| 12 | Monitor | Thiết lập hiển thị trên nhiều màn hình |
| 13 | PTZ Controller | Điều khiển quay quét camera |
| 14 | Volume | Điều chỉnh âm lượng |
| 15 | Alarm | Bật/Tắt chế độ cảnh báo của camera được chọn |
| 16 | Mic | Bật/Tắt Mic của camera được chọn |
| 17 | Limit Max CPU Usage | Giới hạn CPU Usage |
| 18 | DatabaseManager | Nhật ký (Log) hoạt động chương trình |
| 19 | E-Map | Thiết lập bản đồ số |
| 20 | Status | Hiển thị thông tin trạng thái của máy tính và phần mềm |
3. Thiết lập cấu hình hệ thống
3.1 Thiết lập chung
– Chọn các ổ đĩa để ghi hình:
Chọn các ổ đĩa để ghi hình bằng cách click chọn vào ô bên trái tương ứng với từng ổ đĩa.
| Circular Recording | Tự động ghi đè các file video cũ nhất khi ổ đĩa còn 4GB dung lượng trống |
| Reserved Days | Tự động ghi đè các file video cũ nhất khi đã lưu được video trong 30 ngày gần nhât |
– Các thông số khác:
| Auto run this application when system starts | Tự động bật phần mềm CMX khi khởi động máy tính |
| Auto sequence after reboot | Tự động hiển thị lần lượt các group sau khi khởi động lại |
| Full mode after reboot | Hiển thị đầy màn hình sau khi khởi động lại |
| Original video resolution at full screen mode | Ở chế độ xem đầy màn hình, hiển thị các camera với độ phân giải hình ảnh gốc |
| Auto login when system starts | Tự động đăng nhập khi bật phần mềm |
| Limit max CPU usage | Giới hạn phần trăm CPU sử dụng tối đa. Với máy tính cấu hình thấp camera có thể gây quá tải CPU. Phần mềm sẽ tự động điều chỉnh giảm độ phân giải hay tốc độ khung khi CPU đạt tới giới hạn này. |
| Turn off Graphics Hardware Acceleration | Tắt chế độ tăng tốc card đồ họa. Với một số loại card đồ họa không tương thích, CMX có thể không hiển thị được hình ảnh. Tắt chế độ này sẽ giúp CMX hiển thị được hình ảnh |
| Force to enter playback and backup reason | Bắt buộc nhập lý do khi người sử dụng muốn xem lại hay sao lưu dữ liệu. Lý do này sẽ được hiển thị trong phần Database Manager (hay Log – nhật ký hoạt động của chưng trình) |
– System Reboot: Tự khởi động lại hệ thống vào lúc 08:00 (thời giant hay đổi được)
– CMX ID: Đặt ID cho hệ thống (để có thể điều khiển hệ thống từ Bàn điều khiển)
– Keyboard: Thiết lập Bàn điều khiển. Bàn điều khiển có thể được kết nối với hệ thống thông qua cổng giao tiếp nối tiếp RS232:
Sơ đồ kết nối bàn điều khiển LILIN 931 D với máy tính cài phần mềm CMX HD 3.6:
3.2 Thiết lập truyền hình ảnh qua mạng LAN, Internet (Web Server, Streaming Server)
CMX được tích hợp sẵn Web Server để cho phép hiển thị hình ảnh camera từ phần mềm CMX trên các trình duyệt internet (IE, Chrome, FireFox) và Streaming Server để truyền hình ảnh giữa CMX Server và CMX Client cũng như xem lại các video đã ghi từ xa (Remote Playback).
| Streaming Server | Bật/Tắt streaming server |
| Listen Port | Cổng của Streaming Server. Cổng này cần được mở trong modem/router tại nơi lắm đặt CMX nếu muốn kết nối đến CMX qua internet |
| Http Port | Cổng của Web Server. . Cổng này cần được mở trong modem/router tại nơi lắp đặt CMX nếu muốn kết nối đến CMX qua internet |
3.3 Thiết lập ổ đĩa mạng để ghi hình:
Phần mềm CMX HD 3.6 có thể ghi hình lên các ổ đĩa gắn trực tiếp vào máy tính (Local Drive) cũng như các ổ đĩa mạng (thiết bị NAS hoặc Network Drive trên 1 máy tính khác). Lưu ý rằng việc sử dụng các ổ đĩa mạng để ghi hình sẽ tiêu tốn băng thông mạng, nếu hệ thống mạng LAN chỉ được trang bị card mạng và switch mạng với tốc độ 100 Mbps thì có thể gây nghẽn mạng hoặc các video thu được sẽ không đầy đủ. Nên trang bị các card mạng và các switch với tốc độ Gigabit.
Để thiết lập Network Drive cần có 1 thư mục chia sẻ dữ liệu với đầy đủ quyền truy cập (Read/Write).
Có thể sử dụng công cụ Map Network Drive trong Windows:
Hoặc sử dụng công cụ ngay trên phần mềm CMX để thiết lập ổ đĩa mạng. Bấm tab Network để thực hiện Map Network Drive:
3.4 Ước lượng thời gian ghi hình:
Phần mềm CMX HD 3.6 có thể ước lượng tương đối thời gian ghi hình. Bấm tab [Record Time] để xem các thông tin này:
| Total Recording HDDs | Số ổ đĩa được chọn |
| Availlable Recording Space | Dung lượng trống để ghi hình |
| Average Frame Size | Tốc độ khung trung bình |
| Total Recording Hours | Tổng thời gian ghi hình |
| Left Recording Hours | Thời gian ghi hình còn lại |
4. Thiết lập camera
Chọn kênh camera cần thiết lập sau đó bấm vào nút [Property] (hoặc click chuột phải -> Property):
4.1 Các thiết lập chung
| Active This Device | Sử dụng/Không sử dụng camera này |
| Name | Tên camera (có thể nhập tùy ý, không trùng nhau) |
| Location | Vị trí lắp camera (không bắt buộc nhập) |
| Device Type | Loại camera. Phần mềm CMX có thể kết nối đến tất cả các sản phẩm IP camera LILIN, các đầu ghi DVR, NVR hay kết nối đến CMX Streaming Server. Nếu biết rõ thiết bị thuộc dòng sản phẩm nào thì có thể chọn lựa Device Type cho thích hợp. Nếu không, để mặc định là RTSP sau đó nhập vào địa chỉ IP của thiết bị và bấm nút [Detect] để phần mềm tự động chọn lựa.Trong hầu hết các trường hợp đặt thông số Device Type mặc định là RTSP |
| Frame Rate | Tốc độ khung của camera |
| Channel | Kênh camera (trong trường hợp kết nối với DVR/NVR),có thể chọn [Auto Import DVR] để tự động nhập tất cả các kênh camera của đầu ghi vào phần mềm một cách nhanh chóng. |
| Enable Recording | Ghi hình/Không ghi hình |
| Low Bitrate Recording Mode | Bật/Tắt chế độ Ghi hình với tốc độ thấp. Có thể chọn các tốc độ khung khác nhau |
| Double Streaming Mode | Khi bật chế độ này, phần mềm sẽ kết nối đồng thời đến 2 luồng video của camera. Khi chọn hiển thị nhiều camera trên 1 màn hình, phần mềm sẽ hiển thị luồng video có độ phân giải thấp, khi chọn hiển thị 1 camera trên màn hình, phần mềm sẽ hiển thị luồng video có độ phân giải cao. Mục đích của tùy chọn này là làm giảm CPU Usage của hệ thống khi hiển thị đồng thời nhiều camera |
4.2 Thiết lập kết nối camera
| IP/DNS | Địa chỉ IP của camera |
| HTTP Port (ex.80) | Cổng HTTP của camea |
| Video Port | Cổng truyền video của camera (cổng RTSP) |
| Username | Tên truy cập |
| Password | Mật khẩu |
| Camera/485 ID | RS485 ID của camera IP Fast Dome |
| Image Size | Chọn độ phân giải của hình ảnh (trong trường hợp kết nối với DVR/NVR) |
| Synchronize Time With PC | Đồng bộ ngày giờ trên camera với ngày giờ trên máy tính |
| Low Bitrate Client Server Connection | Bật/Tắt chế độ kết nối với tốc độ thấp |
Có thể dùng công cụ [ IP Scan] bằng cách bấm vào nút [Find Device] để phần mềm tự động dò tìm tất cả các camera có trong mạng LAN.
Chọn camera sau đó bấm nút [Close] và xác nhận để phần mềm tự động nhập các thông số của camera.
Sau khi thiết lập địa chỉ IP có thể bấm nút [Video] để thử hiển thị hình ảnh của camera. Bấm nút [ONVIF] để thiết lập các thông số về hình ảnh cho camera:
Các thông số có thể thiết lập (nếu không rõ, có thể để các thông số mặc định):
| Profile | Chọn luồng video để hiển thị |
| Protocol | Chọn giao thức truyền video |
| Brightness | Độ sáng |
| Contrast | Độ tương phản |
| Saturation | Độ bão hòa |
| Sharpness | Độ sắc nét |
| Frame Rate | Tốc độ khung |
| BitRate | Băng thông |
4.3 Thiết lập cảnh báo
Phần này dùng để thiết lập các cảnh báo cho camera. Phần mềm có thể thiết lập để ghi nhận trạng thái của các tín hiệu đầu vào (DI) hoặc trạng thái có chuyển động/không có chuyển động (Motion Detection), trạng thái kết nối/mất kết nối của camera… (gọi chung là các các tín hiệu cảnh báo đầu vào) để từ đó có thể phát ra các cảnh báo hoặc thực hiện các hành động thích hợp (gọi chung là các tín hiệu cảnh báo đầu ra).
Các loại tín hiệu cảnh báo đầu vào
| Enable Alarm Input (DI) | Bật/Tắt chế độ cảnh báo |
| Remote Alarm In | Tín hiệu cảnh báo từ Digital Input (DI) trên camera. Một số loại camera có các chân tín hiệu đầu vào DI ngay trên camera. Các sensor sẽ được kết nối đến các chân này. |
| Remote Motion Detection | Tín hiệu phát hiện chuyển động do camera gửi về. Để sử dụng tín hiệu này, cần thiết lập chế độ phát hiện chuyển động trên camera. Có thể thiets lập trong trình duyệt web của camera, hoặc bấm nút [Option] phía dưới. |
| Remote Face Detection | Tín hiệu phát hiện khuôn mặt do camera gửi về. Chỉ có các camera hỗ trợ tính năng phát hiện khuôn mặt mới có các tín hiệu này. Để sử dụng tín hiệu này cần bật chế độ Face Detection trong camera. |
| Remote Tamper Detection | Tín hiệu phát hiện camera bị mất focus, bị di chuyển hay bị che khuất (như phun sơn vào ống kính) do camera gửi về. Để sử dụng tín hiệu này cần bật chế độ Tamper Detection trong camera |
| Remote Audio Detection | Tín hiệu phát hiện âm thanh do camera gửi về. Với camera có hỗ trợ âm thanh (sử dụng MIC có sẵn trên camera hay MIC gắn ngoài), khi âm thanh tại khu vực quan sát vượt quá giới hạn cho phép, camera sẽ gửi tín hiệu cảnh báo về phần mềm. Để sử dụng tín hiệu này cần bật chế độ Audio Detection trong camera |
| External IO Device | Tín hiệu cảnh báo từ các bộ IO khác. Ngoài việc nhận tín hiệu cảnh báo từ các DI ngay trên camera, phần mềm cũng có thể kết nối đến các bộ IO để nhận các tín hiệu này. Bấm nút [Option] để thiết lập đến các bộ IO |
| Motion Detection | Tín hiệu phát hiện chuyển động. Phần mềm CMX sẽ thực hiện phân tích hình ảnh từ camera và đưa ra các cảnh báo khi phát hiện chuyển động (khác với Remote Motion Detection – Camera sẽ phát hiện chuyển động và gửi tín hiệu về phần mềm). Sử dụng chế độ này sẽ yêu cần CPU có cấu hình cao hơn. Bấm nút [Option] để thực hiện các thiết lập về Phát hiện chuyển động. |
| CMX CGI Triggering | Tín hiệu cảnh báo được gửi từ phần mềm CMX khác |
| Video Loss Detection | Tín hiệu mất kết nối từ camera |
Các loại tín hiệu cảnh báo đầu ra:
| Play Sound | Phát âm thanh cảnh báo. Bấm nút [Option] để thiết lập âm thanh cảnh báo. |
| Send Email | Gửi email. Bấm nút [Option] để thiết lập địa chỉ gửi và nhận email. |
| PTZ Preset Recall | Điều khiển camera quay quét tới vị trí đặt trước. Bấm nút [Option] để lựa chọn camera và Vị trí đặt. |
| Signal Digital Outpot | Kích hoạt Digital Output (DO) trên camera. Bấm [Option] để thiết lập kích hoạt DO. |
| Alarm Full Screen | Hiển thị hình ảnh từ camera đầy màn hình |
| Post-alarm Record | Trong chế độ ghi hình theo chuyển động, phần mềm sẽ ghi hình kể từ khi có chuyển động đến khi kết thúc chuyển động và sẽ tiếp tục ghi hình trong khoảng thời gian [Alarm Output Dwell] tiếp sau đó (đơn vị tính: giây). |
| Pre-alarm Record | Trong chế độ ghi hình theo chuyển động, phần mềm sẽ ghi hình kể từ khoảng thời gian [Alarm Output Dwell] trước khi có chuyển động đến khi kết thúc chuyển động. |
| Alarm ACK | Gửi tín hiệu cảnh báo đến Alarm ACK Monitor. Máy tính cài phần mềm CMX cần thiết lập để kết nối đến 2 màn hình: 1 màn hình chính và 1 màn hình để nhận tín hiệu cảnh báo. Khi xảy ra cảnh báo ở camera nào, hình ảnh camera đó sẽ hiển thị trên màn hình Alarm ACK Monitor.  Màn hình Alarm ACK: Để ghi nhận báo động, bấm nút ACK OFF trên màn hình ghi nhận báo động  |
| Remote CMX Output | Gửi tín hiệu cảnh báo đến các DO của IP camera, các bộ IO khác hay các máy tính cài phần mềm CMX khác. Bấm nút [Option] để thiết lập các tùy chọn. |
Lựa chọn kết hợp cảnh báo và giao tiếp âm thanh 2 chiều:
| Audio Auto Switch | Bật/Tắt chế độ tự động phát âm thanh khi mở 1 camera đầy màn hình. Với các camera có hỗ trợ giao tiếp âm thanh 2 chiều, có thể kết hợp sử dụng với các tín hiệu đầu vào để hệ thống hoạt động hiệu quả hơn. Có thể áp dụng mô hình như sau: Phía camera được kết nối tới MIC và Loa và sử dụng 1 nút ấn (nút “Muốn nói chuyện”) để nối vào các chân DI trên camera. Phần mềm CMX bật chế độ cảnh báo và sử dụng tín hiệu đầu vào là Remote Alarm In, tín hiệu đầu ra là Alarm Full Screen, bật chế độ Tự động phát âm thanh khi mở 1 camera đầy màn hình.Khi người phía camera bấm nút “Muốn nói chuyện”, phần mềm CMX ngay lập tức sẽ phóng to màn hình camera, âm thanh của người đó sẽ được phát ra trên CMX và người điều khiển CMX ở trung tâm cũng có thể nói chuyện với người phía camera mà không cần thực hiện thao tác gì them. |
5. Thiết lập lịch ghi hình
Các camera được thiết lập với lịch ghi hình mặc định là: Ghi hình liên tục (Always).
Có thể thiết lập lịch ghi hình cho từng camera theo từng ngày trong tuần, từng giờ trong ngày khác nhau với các chế độ khác nhau: Ghi hình liên tục (Always), Ghi hình khi có chuyển động (Motion), hay Không ghi hình (No Record).
Khi thiết lập lịch ghi hình là Ghi hình theo chuyển động, camera cần được thiết lập để kích hoạt tính năng dò tìm chuyển động và định nghĩa các vùng dò tìm chuyển động trên hình ảnh camera.
Có thể sử dụng (1) Tín hiệu cảnh báo phát hiện chuyển động trên camera (Remote Motion Detection) hoặc sử dụng (2) phần mềm CMX để phân tích hình ảnh và phát hiện chuyển động (Motion Detection).
Cách 1 việc phân tích chuyển động được camera xử lý và gửi tín hiệu về phần mềm CMX, cách 2 phần mềm CMX cần phải phân tích hình ảnh do đó sẽ yêu cầu máy tính có cấu hình (CPU) cao hơn nhiều so với cách 1.
Thiết lập Remote Motion Detection: Bấm chọn [Remote Motion Detection], sau đó bấm nút [Option] để thiết lập dò tìm chuyển động. Dùng chuột để khoanh vùng hình ảnh sẽ dò tìm chuyển động và chỉnh ngưỡng phát hiện chuyển động.
Thiết lập Motion Detection: Bấm chọn Motion [Detection] sau đó bấm nút [Option] để thiết lập dò tìm chuyển động.
Dùng chuột để định nghĩa các vùng dò tìm chuyển động, có thể định nghĩa tối đa 4 vùng.
6. Thiết lập nhóm camera (Grouping)
Mặc định, các camera khi đăng ký vào phần mềm sẽ trong ở trong nhóm [Main Group] gồm 36 camera:

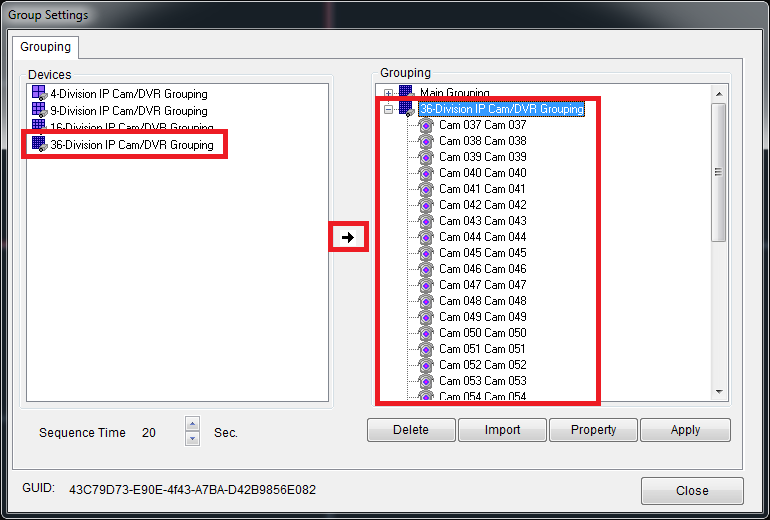

Khi hệ thống có nhiều hơn 36 camera, có thể tạo thêm các nhóm mới bằng cách chọn loại group bên tay trái và bấm mũi tên để chuyển sang danh sách phía tay phải:
Trên màn hình chính có thể lựa chọn các Group khác nhau để xem hình ảnh:
7. Thiết lập người sử dụng
Thêm mới hoặc xóa bỏ người sử dụng bằng cách bấm vào nút [Add] hoặc [Delete]. Bấm [Password] để thay đổi mật khẩu cho người sử dụng.
Bấm [Property] để thiết lập quyền truy cập cho người sử dụng.
| CMX Central System Setting | Thiết lập cấu hình hệ thống |
| CMX Software Camera Setting | Thiết lập camera |
| CMX Software Group Setting | Thiết lập nhóm camera |
| CMX Software Playback | Xem lại video |
| CMX Software | Tắt phần mềm |
| CMX Software PTZ Control | Điều khiển PTZ |
| CMX Software PTZ Setting | Thiết lập điều khiển PTZ |
| CMX Software Record Start/Stop | Ghi hình/Dừng ghi hình |
| CMX Software User Setting | Thiết lập người sử dụng |
| Database Manager | Quản lý cơ sở dữ liệu |
| eMap PTZ Control | Điều khiển PTZ trên bản đồ số |
| Event Manager | Quản lý sự kiện |
| NVR Application | Ứng dụng NVR |
8. Thiết lập hiển thị nhiều màn hình
Phần mềm CMX hỗ trợ hiển thị cùng lúc trên nhiều màn hình. Để có thể hiển thị được cùng lúc trên nhiều màn hình máy tính phải được trang bị card màn hình có nhiều đầu ra. Với card màn hình 7970-DC2-3GD5 phần mềm CMX có thể hiển thị cùng lúc trên 6 màn hình khác nhau.
Thiết lập chế độ hiển thị trên nhiều màn hình bằng cách bấm vào biểu tượng
trên màn hình chính.
Màn hình chính:
| Default grouping | Nhóm camera sẽ hiển thị khi bật chương trình |
| Default window division | Số camera hiển thị đồng thời khi bật chương trình (1/4/9/16/36) |
| Auto minimize when system starts | Tự động thu nhỏ màn hình chính xuống thanh taskbar khi bật chương trình |
| Full screen mode after reboot | Hiển thị đầy màn hình sau khi khởi động lại chương trình |
| Low CPU usage mode | Chế độ tiết kiệm CPU, trong chế độ này chỉ hiển thị các I-Freame từ camera để giảm tải CPU |
| Alarm ACK Monitor | Màn hình hiển thị cảnh báo |
Màn hình phụ:
| Quad Display | Khi sử dụng màn hình phụ có kích thước lớn có thể thiết lập để màn hình hiển thị như là 4 màn hình kích thước nhỏ. Mỗi màn hình nhỏ chiếm 1 góc phần tư của màn hình lớn. Khi đó màn hình lớn có thể hiển thị đồng thời tối đa 144 camera. |
| Default group | Nhóm camera sẽ hiển thị trên màn hình |
| Sequence time | |
| Division | Số camera hiển thị đồng thời trên màn hình (1/4/9/16/36) |
| Low CPU usage mode | Chế độ tiết kiệm CPU, trong chế độ này chỉ hiển thị các I-Frame từ camera để giảm tải CPU |
