[HƯỚNG DẪN] SỬ DỤNG PHẦN MỀM LILIN CMX HD 3.6

>> Hướng dẫn cài đặt phần mềm LILIN CMX HD 3.6
Download hướng dẫn sử dụng tại đây
1.      Giao diện phần mềm
cmx_screen

Stt Tên Chức năng
1 Window Devision Chọn xem đồng thời 1/4/9/16/36 camera trên một màn hình
2 Property Thiết lập thông số cho camera được chọn
3 Remote Playback Xem lại video từ xa (trên máy tính khác có cài phần mềm CMX)
4 Playback Xem lại video đã ghi của camera được chọn
5 Multi Playback Xem lại đồng thời nhiều camera
6 User Thiết lập và phân quyền người sử dụng
7 Setting Thiết lập cấu hình hệ thống
8 PTZ Setting Thiết lập điều khiển PTZ cho camera được chọn
9 Grouping Thiết lập các nhóm camera
10 Select Group Chọn nhóm camera để hiển thị
11 Sequence Hiển thị tự động từng nhóm camera (group)
12 Monitor Thiết lập hiển thị trên nhiều màn hình
13 PTZ Controller Điều khiển quay quét camera.cmx_ptz_controller
14 Volume Điều chỉnh âm lượng
15 Alarm Bật/Tắt chế độ cảnh báo của camera được chọn
16 Mic Bật/Tắt Mic của camera được chọn
17 Limit Max CPU Usage Giới hạn CPU Usage
18 DatabaseManager Nhật ký (Log) hoạt động chương trình
19 E-Map Thiết lập bản đồ số

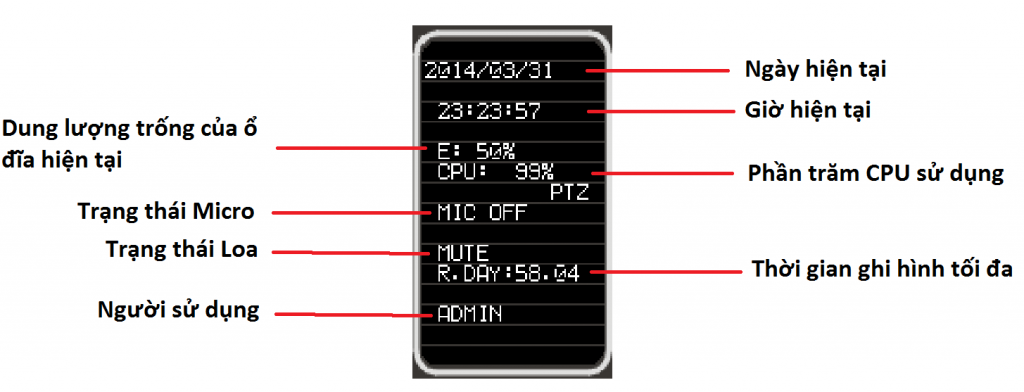

20 Status Hiển thị thông tin trạng thái của máy tính và phần mềmcmx_status

2.      Xem và điều khiển camera
Có thể chọn xem đồng thời các camera bằng cách bấm vào biểu tượng tương ứng.
cmx_division
Khi đang xem đồng thời nhiều camea, click đúp vào hình ảnh của camera để chỉ xem hình ảnh của camera đó trên màn hình. Click đúp lần nữa để trở về trạng thái lúc trước.
Có thể kéo-thả để thay đổi vị trí của camera trên màn hình:
cmx_drag_drop
Phóng to/thu nhỏ kỹ thuật số bằng cách dùng chuột khoanh vùng cần quan sát trên hình ảnh camera:
cmx_e_ptz
Điều khiển PTZ (đối với camera quay quét): Sử dụng thanh điều khiển phía tay trái màn hình chính để điều khiển các camera.
ptz control
3.      Xem lại video
3.1 Xem lại từng kênh camera
Để xem lại video, trên giao diện màn hình chính bấm chọn camera sau đó bấm nút [Playback] playback_button (hoặc click chuột phải vào hình ảnh camera, sau đó chọn Playback)
cmx_playback_single
Chọn ngày giờ muốn xem lại, chọn loại bản ghi là [Record] sau đó bấm nút [Search] để hiển thị danh sách các bản ghi. Kích đúp vào bản ghi để bắt đầu xem lại.
Trên thanh biểu đồ thời gian sẽ hiển thị màu sắc tùy theo các chế độ ghi hình:
playback_time_line
Nếu camera được kích hoạt cảnh báo đầu vào (như Digital Input, Motion Detection, ….) có thể chọn loại bản ghi là [Alarm] để xem lại video theo các sự kiện cảnh báo:
cmx_playback_event
Trong khi xem có thể điều khiển tua tiến, tua lùi, thay đổi tốc độ phát hay chụp lưu lại hình ảnh hiện tại trên video.
3.2 Xem lại đồng thời nhiều kênh camera
Trên giao diện màn hình chính, bấm nút [Multi Playback] multi_playback để xem lại đồng thời nhiều kênh camera:
cmx_multi_playback
Chọn ngày giờ muốn xem lại, sau đó bấm nút Search để hiển thị danh sách các bản ghi. Kích đúp vào bản ghi để bắt đầu xem lại.
Nếu muốn xem lại video theo các sự kiện cảnh báo, chọn chế độ tìm kiếm bản ghi là [Alarm] sau đó bấm nút [Search]:
cmx_multi_playback_event
Cũng có thể điều khiển tua tiến, tua lùi, thay đổi tốc độ phát hay chụp lưu lại hình ảnh hiện tại trên video.
4.      Xem qua mạng LAN, internet
Phần mềm CMX HD 3.6 được tích hợp sẵn Web Server, do vậy có thể xem hình ảnh trực tiếp từ phần mềm CMX thông qua các trình duyệt Internet như Internet Explorer, FireFox, Chrome:
Khi truy cập lần đầu vào phần mềm CMX, trình duyệt sẽ yêu cầu tải và cài đặt Java.
cmx6
Trong phần mềm CMX cũng được tích hợp sẵn Streaming Server, do vậy cũng có thể sử dụng chính phần mềm CMX để làm phần mềm Client, kết nối đến CMX Server để xem hình ảnh. Thiết lập camera trên phần mềm CMX Client như sau:
cmx_client_setting

IP/DNS Địa chỉ IP của phần mềm CMX Server
Http Port Cổng Http của Web server trên CMX Server
Video Port Cổng của Streaming Server trên CMX Server
User Name Tên truy cập vào phần mềm CMX Server
Password Mật khẩu truy cập vào phần mềm CMX Server

Có thể bấm chọn [Auto Inport DVR] sau đó bấm [Setting] để tự động nhập khẩu các kênh còn lại của CMX Server vào CMX Client:
cmx_auto_import_dvr
Từ đây có thể sử dụng phần mềm CMX Client với các tính năng tương tự như CMX Server.
Xem lại video qua mạng LAN, internet:
Để xem lại video qua mạng LAN, internet, cần sử dụng phần mềm [Remote Multi Player] đi kèm khi cài đặt phần mềm CMX:
cmx_remote_playback
cmx_remote_multi_player_screen
Bấm nút Connect để kết nối đến CMX Server. Các thông số

Server Type Chọn CMX Server
Server Name Tên Server. Đặt tên và lưu lại để lần sau không cần thiết lập kết nối nữa.
Server IP/DNS Địa chỉ IP của CMX Server
Server Port Cổng Streaming Server trên CMX Server
User Name Tên truy cập vào phần mềm CMX Server
Password Mật khẩu truy cập vào phần mềm CMX Server

Bấm [Save] và lưu lại sau đó bấm [Connect] để kết nối đến CMX Server.
Sauk hi kết nối thành công, có thể tìm kiếm các bản ghi theo thờii gian, theo các sự kiện cảnh báo, … và bắt đầu xem lại. Giao diện và điều khiển giống như phần mềm Multi Playback.
cmx_multi_playback_1
5.      Xem trên di động
Để xem camera từ phần mềm CMX trên di động, cần tải về và cài đặt phần mềm LILIN Viewer. Đây là phần mềm miễn phí, có trên cả Playstore (CH Play) của Google hay App Store của Apple.
cmx_iphone
Xem thêm tài liệu “Hướng dẫn sử dụng phần mềm LILIN Viewer
6.      Sao lưu dữ liệu
6.1   Sao lưu dữ liệu khi xem lại từng kênh camera
Khi đang xem lại, bấm nút [Stop] 1
Cách 1: Bấm nút [Save now], chương trình sẽ bắt đầu phát video và lưu lại video dưới định dạng AVI.
Nếu muốn dừng, bấm nút [Stop], file video được tạo ra có thể phát bằng các chương trình media như VLC, Windows Media Player:
3
Cách 2: Bấm nút [Convert]:
5
6.2 Sao lưu dữ liệu khi xem lại đồng thời nhiều kênh camera
cmx_backup
Khi đang xem lại, bấm nút [Backup], xuất hiện màn hình backup video.
backup
Có 3 lựa chọn để sao lưu video:
(1)   Sao lưu các video giống như các dữ liệu ghi hình. Khi lựa chọn thêm tùy chọn [Copy Mplayer] thì các file video được sao lưu cùng với chương trình Multi Player cùng với Cơ sở dữ liệu các bản ghi. Khi đó có thể xem lại các file video backup trên các máy tính khác bằng phần mềm Multi Player. Cách sao lưu này đơn giản là copy dữ liệu ghi hình nên tốc độ sao lưu rất nhanh.
backup
(2)   Sao lưu các video với định dạng AVI: các file video sao lưu của từng kênh camera sẽ được lưu với định dạng AVI và có thể mở bằng các phần mềm Media Player thông thường (VLC, Window Media Player). Tốc độ sao lưu nhanh.
(3)   Sao lưu  các video với định dạng  AVI (giống như 2) và các thông tin như tên camera, ngày giờ sẽ được hiển thị ngay trên video. Cách sao lưu này có tốc độ chậm.
7.      Sử dụng phần mềm CMX kết nối đến các DVR/NVR của LILIN
Ngoài chức năng chính là kết nối và ghi lại các hình ảnh từ IP camera LILIN, phần mềm CMX HD 3.6 còn có khả năng kết nối đến các đầu ghi DVR/NVR để hiển thị hình ảnh từ các đầu ghi, xem lại các video trên đầu ghi thậm chí có thể ghi hình các camera trên đầu ghi.
Khi đang kết nối và hiển thị hình ảnh từ đầu ghi DVR/NVR, click chuột phải vào hình ảnh camera, chọn [DVR/NVR Remote Playback] để xem lại các video trên đầu ghi:
dvr_remote_playback
Khi đó xuất hiện chương trình xem lại video trên đầu ghi, giống như Multi Player:
dvr_remote_playback_screen
